Carte PC-ISA

Description

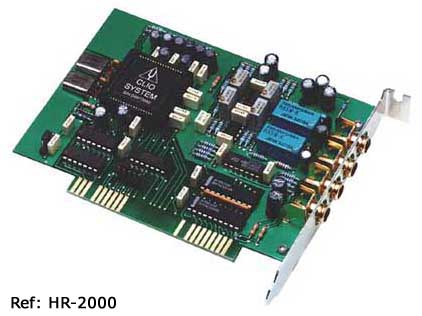

La carte HR-2000 est nécessaire pour utiliser Clio avec un ordinateur équipé de slots ISA. Elle effectue la conversion A/D et D/A de deux canaux audio et constitue l'interface avec l'ordinateur.
Les deux canaux peuvent être contrôlés ensemble ou séparément.
Les circuits analogiques d'entrée et de sortie sont de qualité 'instrumentation'.
L'alimentation fantôme commutable est adaptée aux micros MIC-01 ou MIC-02 qui se connectent directement sur la carte.
La gestion DMA en double accès permet la génération de signaux et l'acquisition de données en tâche de fond offrant un maximum de souplesse d'utilisation.
Fonctionne sous DOS avec Clio 4.5 ou sous Windows avec Cliowin.
Spécifications:
Générateur
Convertisseur D/A 16 bits sigma-delta
Plage de fréquences : 1Hz - 22kHz +/-1dB
Précision : 0,01%
Résolution : 0,01Hz
Impédance de sortie : 100 ohms
Niveau de sortie maxi : 12dBu / 3,1Vrms (sinus).
Atténuation : pas de 0,1dB
Distorsion (THD+bruit) 0,015%
Analyseur
Convertisseur A/D 16 bits sigma-delta
Niveau d'entrée : +30dBV à -40 dBV
Niveau maxi : +30dBV (89,5Vc-c)
Impédance d'entrée : 64kOhm (micro : 5,6kOhm)
Alimentation fantôme : 8,2V
Ressources PC
Adresse I/O : 300 - 304 (ou 310 - 314) Hex
Canaux DMA 1 et 3
Divers
Fréquence d'échantillonnage 51,2 kHz à 1,6kHz
Config carte : 8 bits ISA - 14cm
Connexions audio : 4 fiches RCA
