Harmonium
XP
|
|
|
|
Principe de
fonctionnement:
|
|
|
|
Harmonium XP utilise la théorie des
polynômes pour engendrer la diffusion caractéristique du gradient de
phase des réflexions produites par chaque cellule.
Comme pour les autres
diffuseurs Akustar l'uniformité de la diffusion s'exprime par la réponse
polaire par tiers d'octave pour un angle d'incidence donné. On mesure
l'énergie réfléchie d'une séquence MLS par incréments de 5° de 0 à
90 degrés de part et d'autre de la normale. Le coefficient de diffusion
correspond à la valeur moyenne des écarts par rapport à un coefficient
de 1 (courbe idéale).
|
|
|
|
Performances
:
|
|
|
|
1- Dispersion :
|
|
Les
coefficients de dispersion pour une incidence aléatoire ont été mesurés
selon la méthode de test proposée par la norme ISO 17497.
|
|
|
|
Coefficient
de dispersion |
| Fréquence |
125 |
250 |
500 |
1000 |
2000 |
4000 |
Hz |
| Coefficient |
0,55 |
0,44 |
0,57 |
1,13 |
0,98 |
0,91 |
|
|
|
|
|
|
|
|
|

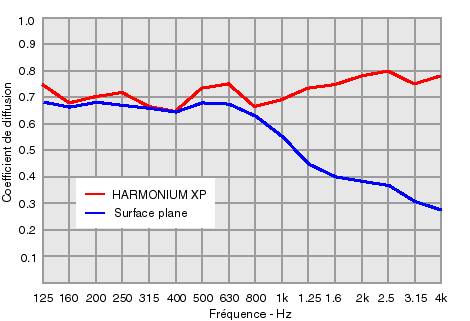

La figure ci-dessus montre la linéarité de la réponse
d'Harmonium XP. En comparaison, la courbe bleue indique la réflexion
d'une paroi plane non traitée.
|
|
|
|
2- Absorption :
|
|

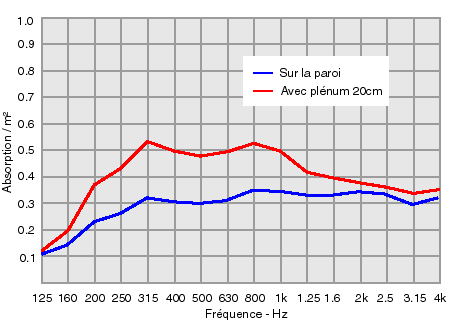

La mesure des coefficients d'absorption
a été réalisée selon la méthode de test proposée par la norme ISO 354. Les coefficients d'absorption des
diffuseurs Matrix
pour une incidence aléatoire sont les suivants:
|
|
|
|
Coefficient
d'absorption |
| Fréquence |
125 |
250 |
500 |
1000 |
2000 |
4000 |
Hz |
| Coefficient |
0,31 |
0,21 |
0,28 |
0.39 |
0,20 |
0,26 |
|
|
|
|
|
|
|
|
